EM81计数器
更新:2014-12-10 9:10:59 点击:
- 面框尺寸: 96 x 48 mm
- 显示器: 6位LED,红色,字高14.2mm
- 显示范围: -199999 ~ 999999,小数点位置任意设置
产品介绍
基本功能:加计数、减计数、加减计数
可接多种传感器:光电对管、接近开关、线位移光栅传感器、编码器等
6 位LED显示:-199999 ~ 999999,小数点位置任意设置
5 种输入模式, 12种输出模式
具有停电记忆功能,记忆/不记忆可设置
主要技术规格
显示方式 | 红色高亮度数码管, 字高14.2mm(0.56") | 传感器供电 |
5VDC ±10% , 130mA 12VDC ±10% , 60mA 24VDC ±10% , 30mA |
显示范围 | -199999 ~ 999999, 小数点位置可设置 | ||
超限显示 | HHHHHH、LLLLLL | ||
输入模式 | UP、DOWN、UP/DOWN-A-B-C, 共5种 | 继电器输出 |
输出模式: N、F、C、R、K1、P、Q、A、K2、D、L、H 延时范围:0.01~99.99s或保持输出 触点容量:2A/250VAC/30VAC(阻性负载) 开关延时:≤10ms |
计数速度 |
共3级设置: 30Hz/1kHz/30kHz, 通断比1:1 UP/DOWN-C模式最大速度为15kHz |
||
输入信号 |
IN-1, IN-2, RST 高电平4-30V, 低电平0-1V |
电源 |
100-240VAC 50/60Hz 消耗功率≤4W (电压允许范围:额定值的85%~110%) |
停电记忆 | EEPROM, 擦写次数10万次 | 使用环境 | 温度 0~50℃, 相对湿度≤85%RH) |

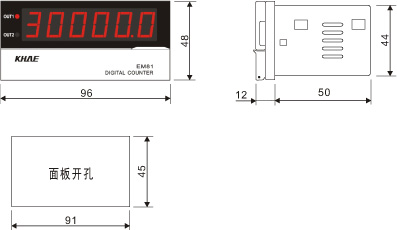

外形尺寸 (单位:mm)

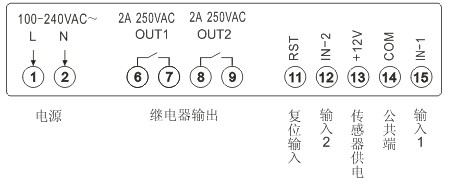

仪表端子排布与接线

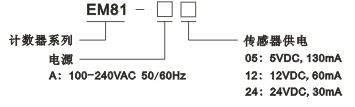

型号说明
